di sini kami rafif Teknik akan menJelaskan mengenai fungsi-fungsi dari pada bagian atau komponen dari air conditioner atau yang kita kenal sebagai AC.
dalam kesempatan kali ini kita akan melihat bagian-bagian pada AC merk Sharp yaitu tipe atau yang biasa di rumah-rumah pada umumnya yang modelnya digantung di dalam kamar atau ruangan.

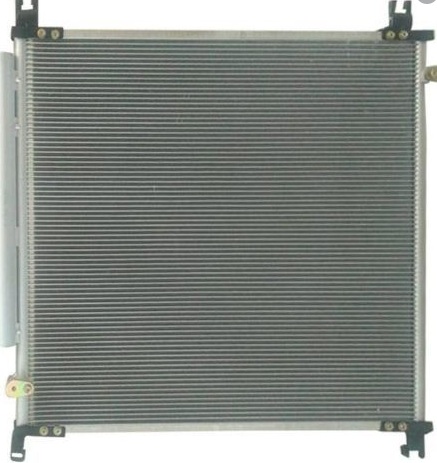

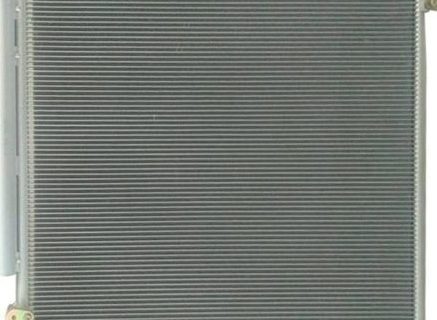

ada pun jenis freon yang digunakan yaitu refrigerant 22 atau r22, baik kita lihat bagian-bagian komponen aslinya. yang pertama yaitu kompresor, kompresor ini fungsinya untuk menekan atau memompa refrigerant atau freon menuju ke kondensor dan juga sekaligus pada saat yang bersamaan menghisap freon yang berasal dari evaporator yang ditandai pada pipa hisap atau yang lebih besar. Bagian yang ada di bawah kompresor menuju ke kondensor freon yang berbentuk gas dari kompresor menuju ke kondensor, kondensor itu yang bentuknya seperti ini
di dalam kondensor ini freon berubah menjadi cair dan menjadi panas.
mengapa dia bisa panas karena ditekan oleh kompresor ini menuju ke pipa yang lebih sempit pada kondensor ini dibuat berlekuk-lekuk seperti Cacing / ular meliuk dan dilengkapi dengan kisi-kisi supaya lebih luas permukaannya, sehingga dapat membuang panas lebih banyak. maka itu di depan kondensor ini terdapat Fan yang fungsinya untuk membuang panas sebagai hasil dari penekanan kompresor menuju kondensor.
di dalam kondensor tadi ini sudah berbentuk cair dan panas setelah melewati kondensor akan melalui yang namanya filter-filter itu. yang di dalam filter fungsinya untuk menyaring kotoran-kotoran sehingga tidak masuk ke dalam sistem AC.
setelah melalui filter ada namanya pipa kapiler yaitu pipa yang kecil yang terdapat di samping atau dibawah kompresor. keluaran Freon dari pipa kapiler ini menuju ke evaporator atau indoor, di sini freon yang tadinya berbentuk cair dan panas setelah keluar dari pipa kapiler menjadi uap menjadi gas yang dingin dan menuju ke pipa.
tekanan pipa ini yang lebih kecil menuju ke ruangan atau indoor di dalam, gas Freon tadi kemudian mendingin berubah menjadi dingin di dalam evaporator Split. setelah dia menjadi dingin menyalurkan ke ruangan agar menyebar ke seluruh ruangan yang dibantu oleh blower atau Kipas yang berputar dan meniupkan ke seluruh ruangan yang akan di dinginkan. Fungsi filter udara untuk menyaring kotoran sebelum masuk ke dalam Ruangan.
Selanjutnya Gas Freon yang dingin tersebut dari evaporator indoor ber- sirkulasi selanjutnya ke evaporator outdoor atau ke AC di luar ruangan bagian AC yang ada diluar ruangan.
yang berasal dari indoor atau dari dalam ruangan melalui pipa hisap ini atau pipa yang lebih besar menuju ke akumulator akumulator ini yang bentuknya lebih kecil dari kompresor akumulator ini berfungsi untuk mengubah uap gas tadi kembali menjadi cair yang selanjutnya akan dialirkan kembali ke dalam kompresor dalam bentuk freon murni dalam mendinginkan ruangan ia bersirkulasi dari kompresor kemudian kondensor kondensor kemudian melalui filter dan pipa kapiler menuju ke dalam indoor melalui pipa tekan yang lebih kecil ini kemudian ke evaporator dari evaporator kembali ke luar sini melalui pipa yang lebih besar ini pipa hisap lalu kembali ke akumulator dan terakhir kembali ke kompresor begitu sirkulasi berjalan terus-menerus pada komponen-komponen pendukung outdoor atau AC outdoor yang itu yang pertama kapasitor yang berfungsi untuk membantu memulainya kompresor bekerja begitu juga di sini ada overload fungsinya sama yaitu untuk membantu starting kompresor sekaligus mengamankan kompresor di sini juga ada kapasitor atau relay berfungsi untuk statik atau kipas demikian penjelasan mengenai komponen-komponen di dalam AC sampai jumpa.
